弊社では看板・販促向け製品・搬送トレー・工業用部品の単発成形品の製造を行っています。

真空成形は射出成形と比較して、凹型・凸型いずれかの片面だけで成形するので大型でも安価であり、短期間や小ロットの製造に適しています。同一型から異なった形の製品を作ることや、3次元の印刷成形も可能です。

  • 大型成形品

    真空成型 特徴01

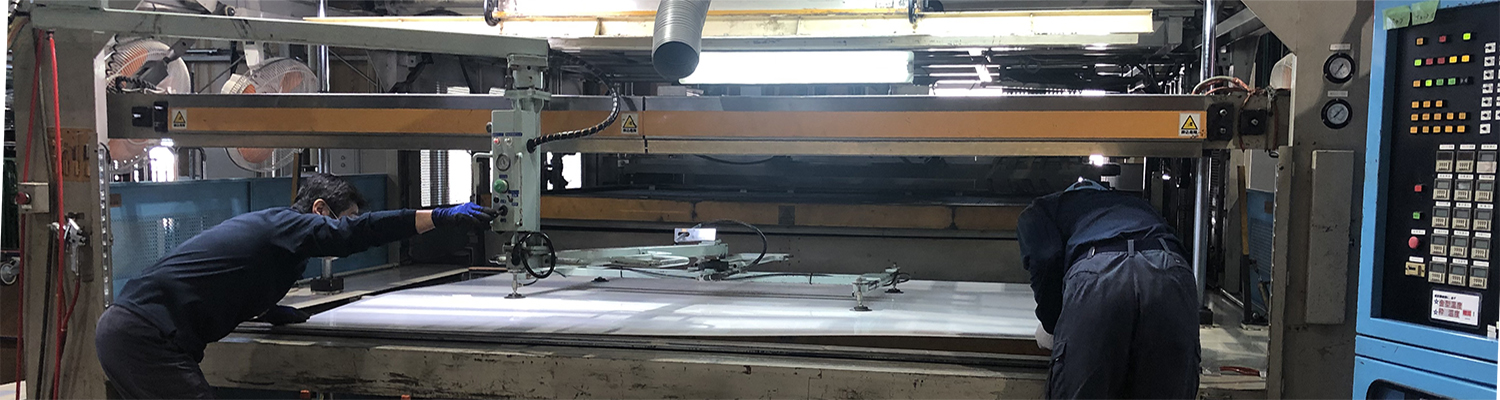

    大型真空成形を得意とする弊社は、3100×2100×300mmの成形機を備えています。2500×1500×620の成形機はハロゲン式の加熱ヒーターで加熱を行うので、厚肉の成形や短サイクルを可能にします。

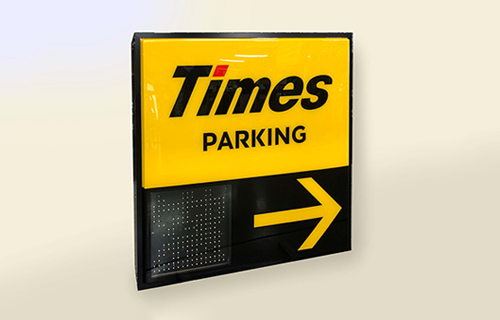

  • 印刷真空成形

    真空成型 特徴02

    樹脂板を印刷したのち、成形を行います。ある程度の数量を作成する際、納期、コストでシートを貼るより有利です。成形の形に合わせ、印刷板を作成するので3次元形状のデザインが可能です。

  • 試作型から量産型まで対応

    真空成型 特徴03

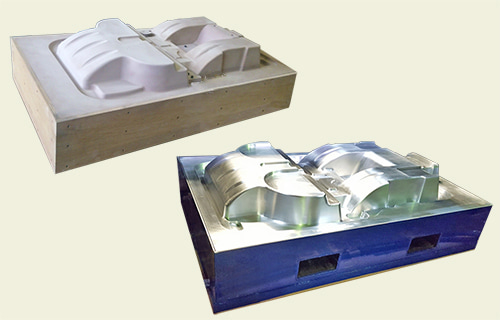

    ケミカルウッド型は試作や小ロット、修正を前提とした生産に適しています。アルミ型は、耐久性があり、大量生産に適しています。弊社では試作から量産までの工程に対応致します。

真空成形の工程

プラスチックシートをヒーターの熱で柔らかくします。次に型を上昇させてシートと型との空間を真空状態にして、型に密着させて形を作ります。最後に冷却固化させて型から成形品取り出します。

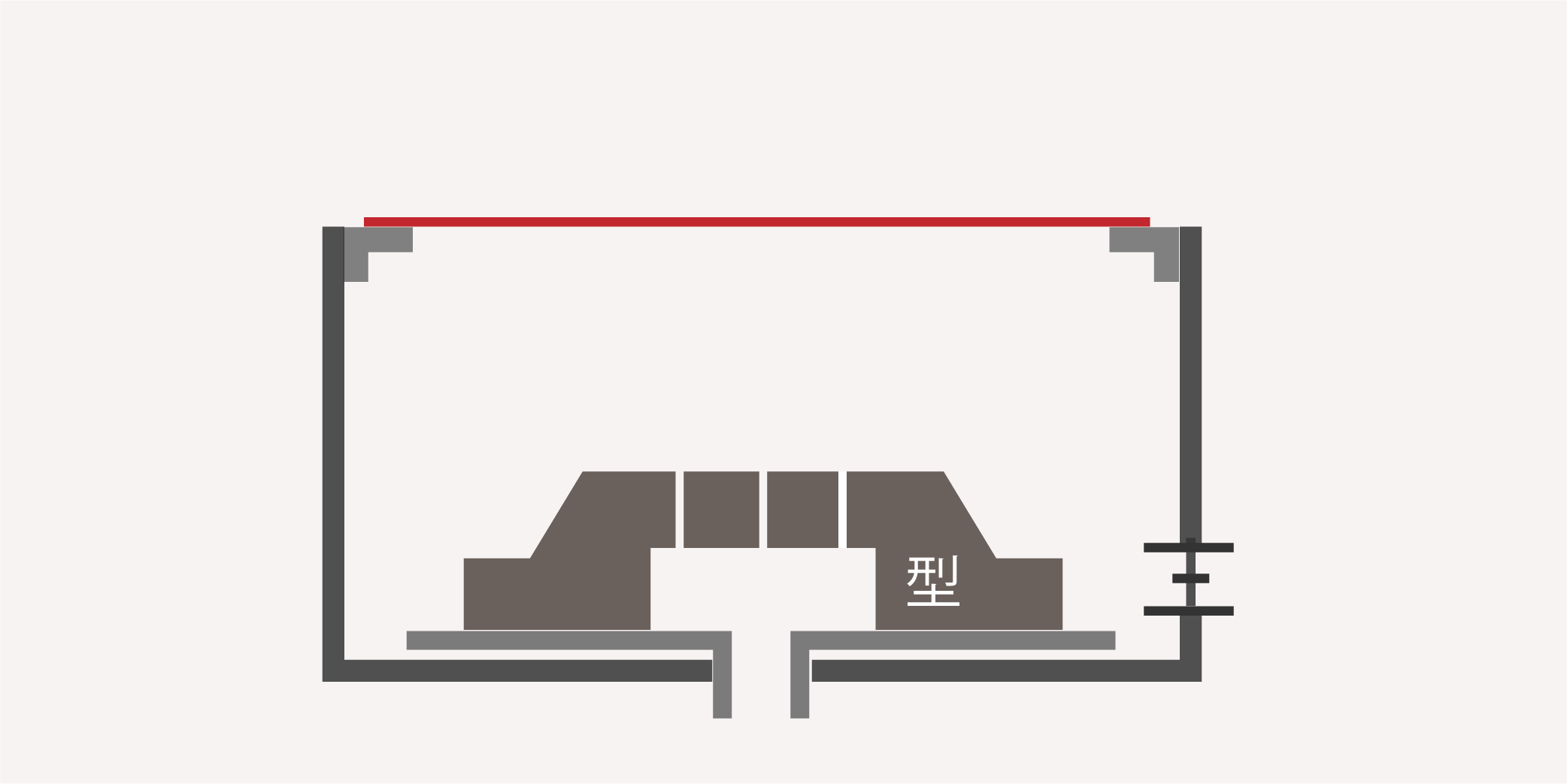

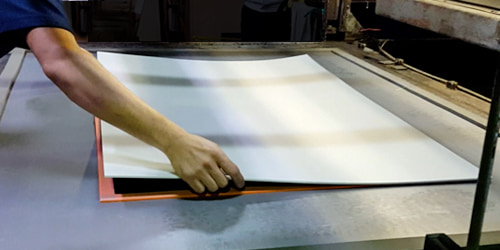

  • 真空成形工程 シートのセット 真空成形工程 シートのセット(イラスト)

    シートのセット

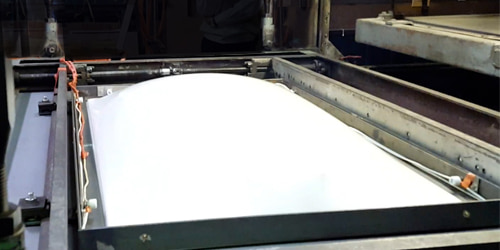

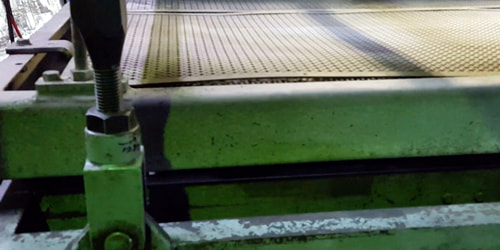

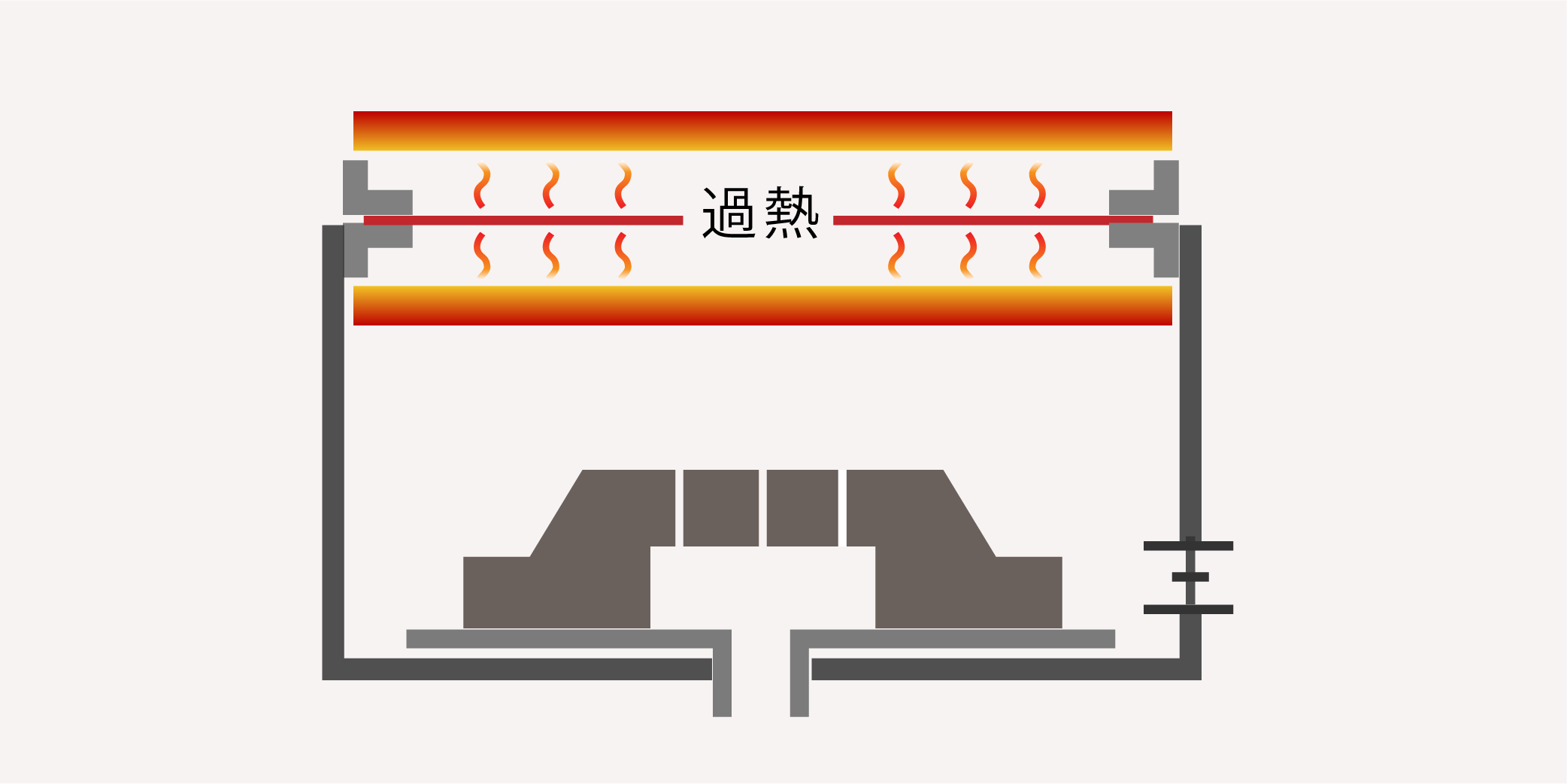

  • 真空成形工程 シートの加熱 真空成形工程 シートの加熱(イラスト)

    シートの加熱

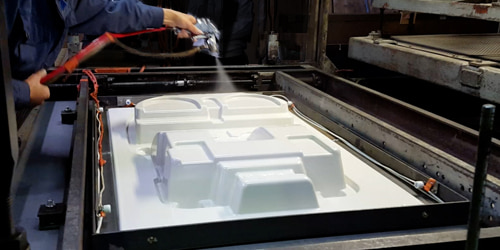

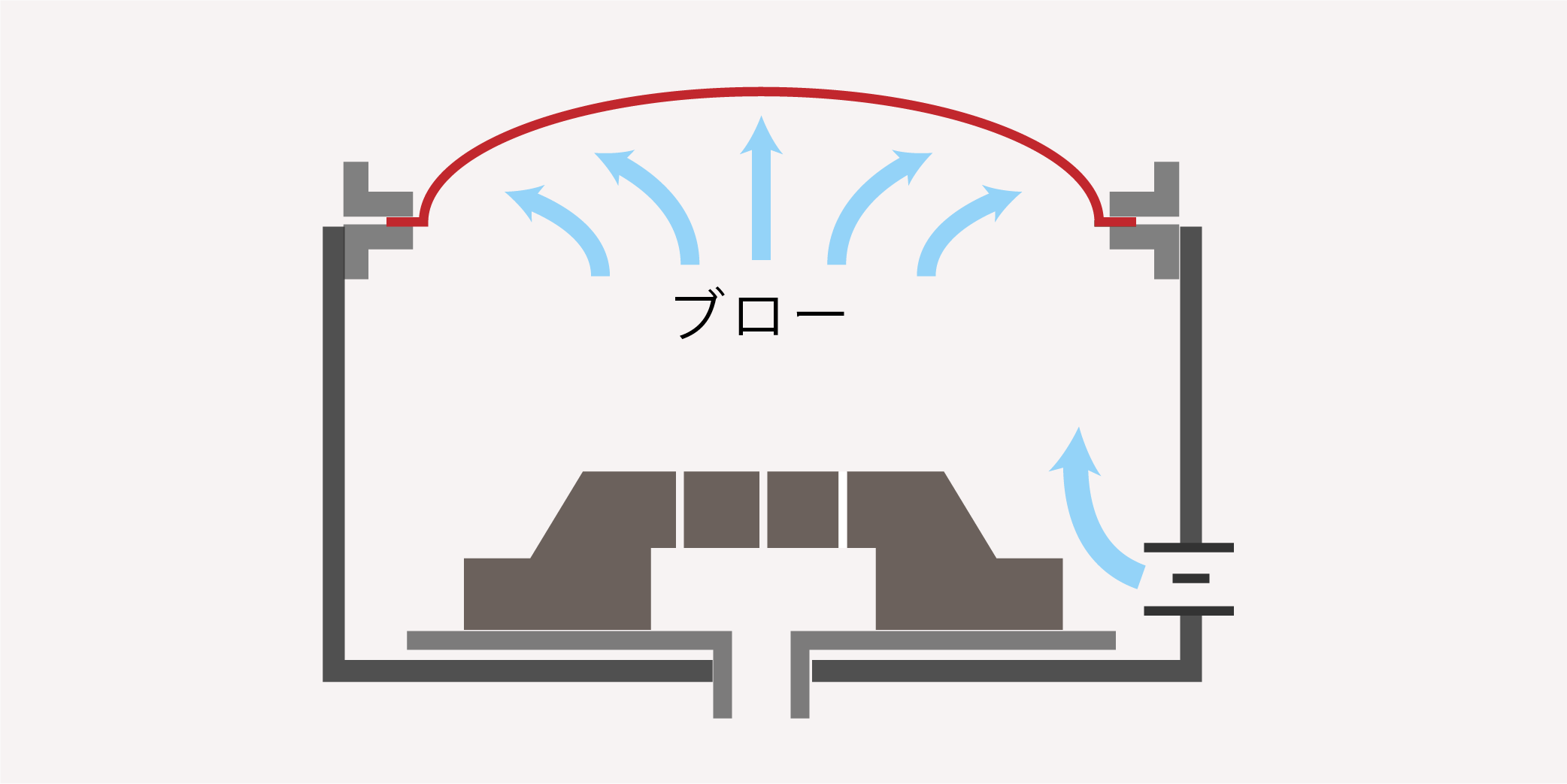

  • 真空成形工程 エアブロー 真空成形工程 エアブロー(イラスト)

    エアブロー

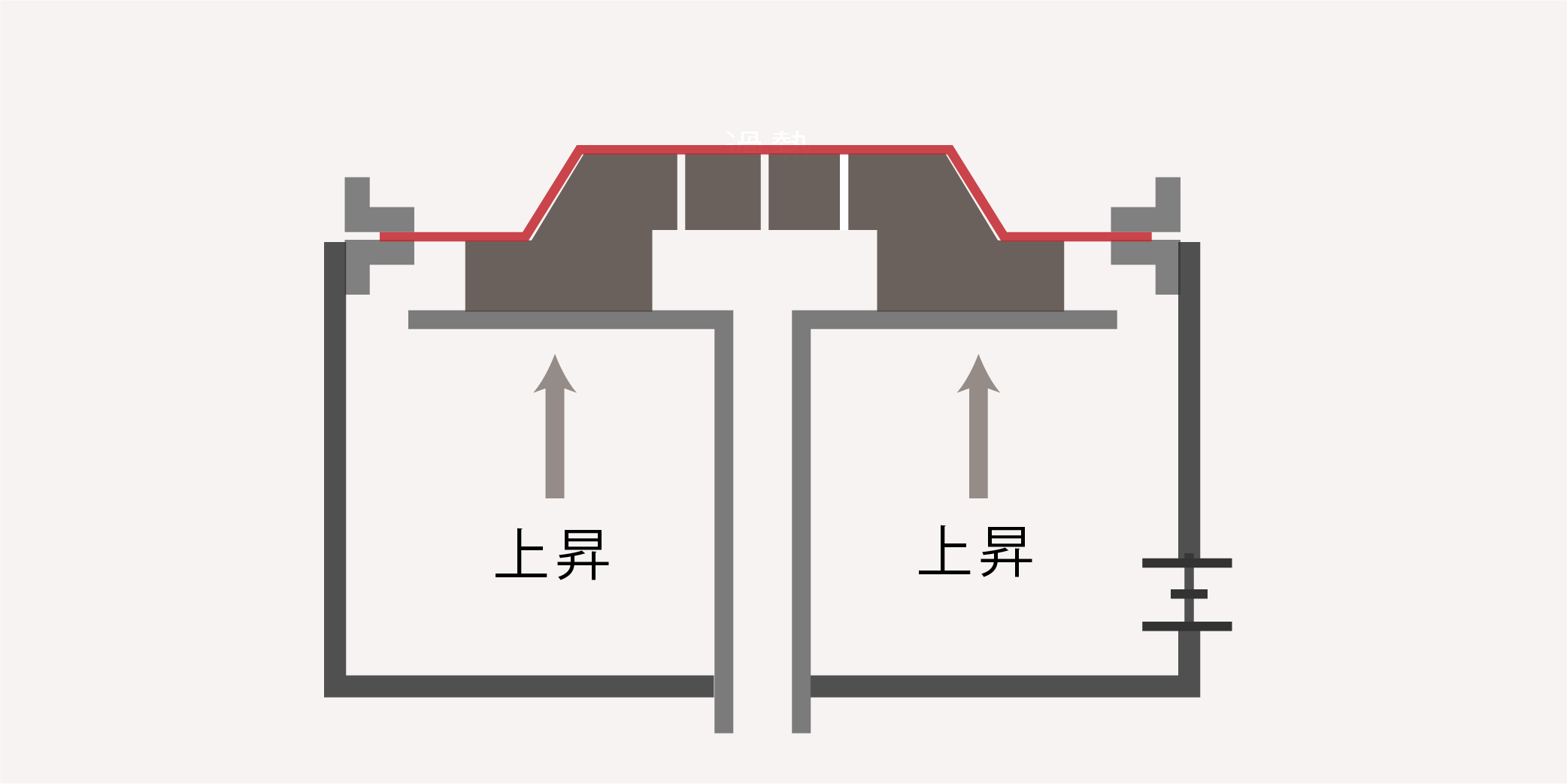

  • 真空成形工程 型の上昇 真空成形工程 型の上昇(イラスト)

    型の上昇

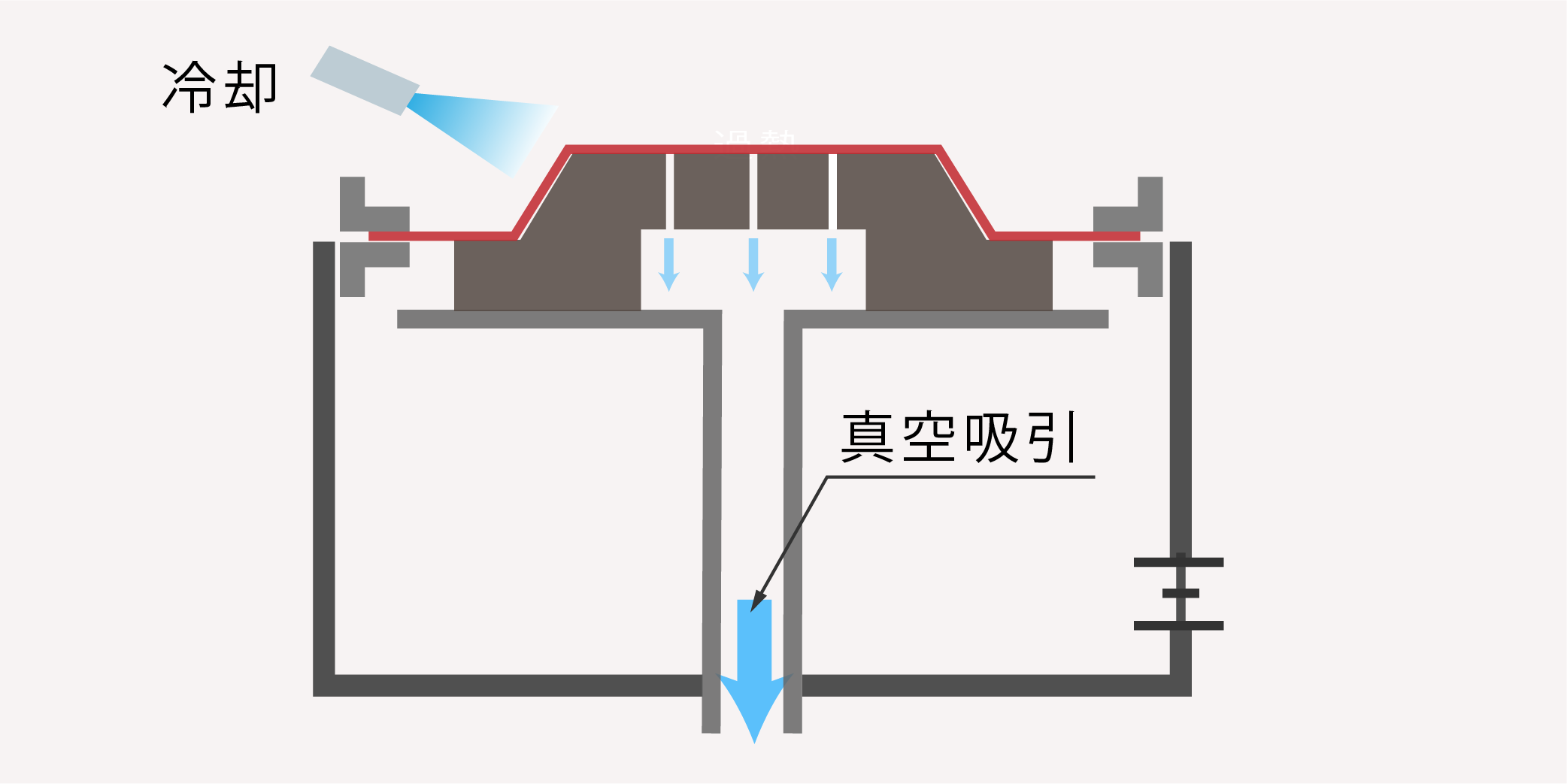

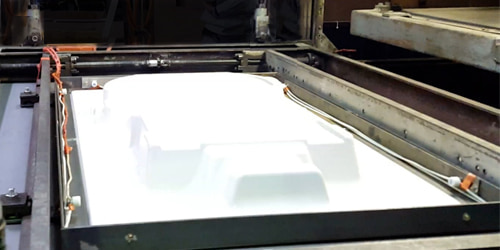

  • 真空成形工程 吸引・冷却 真空成形工程 吸引・冷却(イラスト)

    吸引 ⇒ 冷却

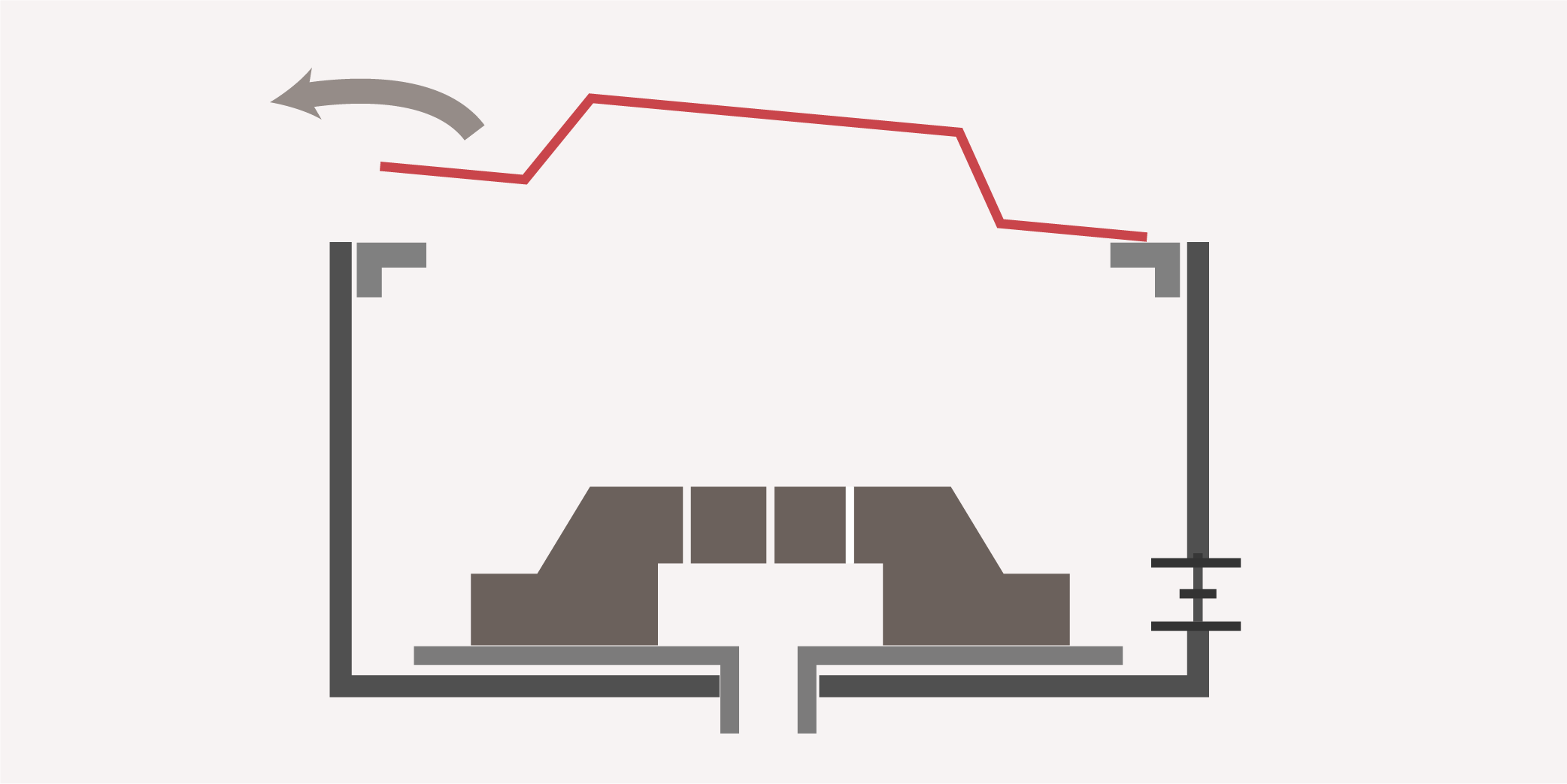

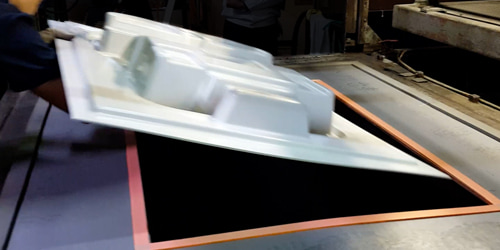

  • 真空成形工程 製品の取り出し 真空成形工程 製品の取り出し(イラスト)

    成形品の取り出し

紹介動画

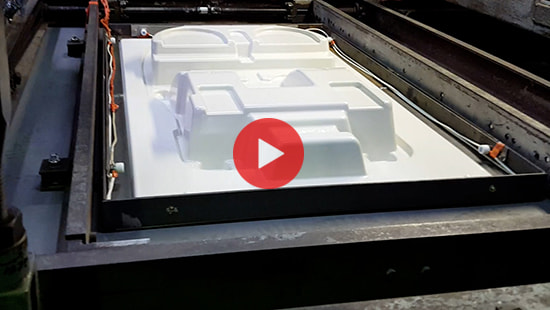

  • 真空成形動画

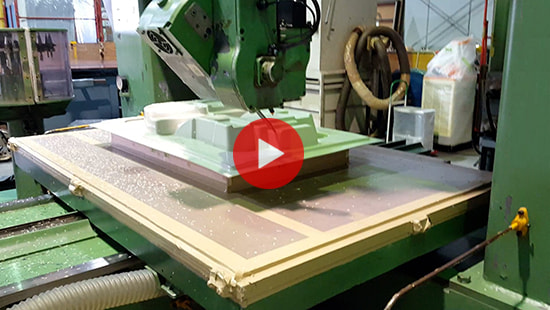

  • NCトリミング動画

    主な取扱プラスチックシートの材質

    • PP (ポリプロピレン)
    • PE (ポリエチレン)
    • ABS (ABS樹脂)
    • AES (AES樹脂)
    • PMMA (メタクリル樹脂)
    • PVC (ポリ塩化ビニール)
    • PET (ペット樹脂)
    • PC (ポリカーボネート)
    • アクリル変性塩ビ

    真空成型品実績

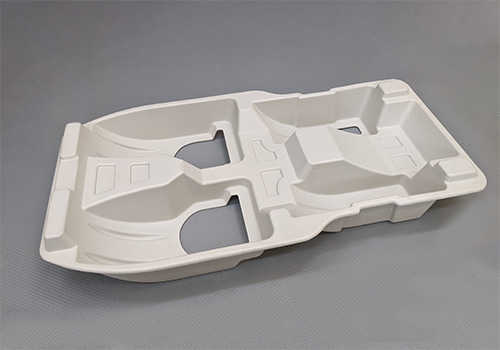

    • 産業用資材
      搬送用各種トレー、水耕栽培用トレー、輸送機器用部品 など
    • 看板
      看板用面板成形 など
    • 販売促進
      冷蔵機カバー、ディスプレイ台用カバー など

製品紹介

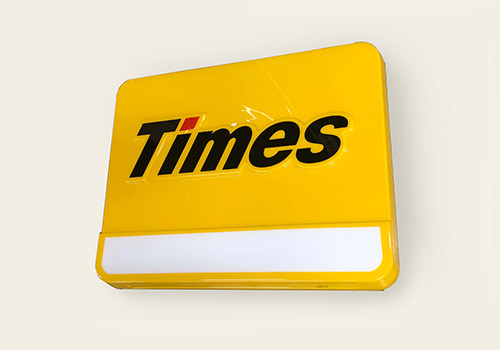

  • 真空成型品 看板関連

    看板関連

  • 真空成型品 物流関連

    物流関連

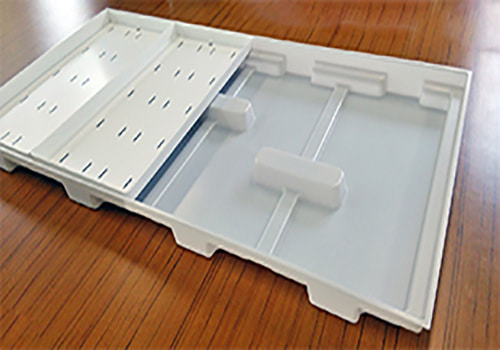

  • 真空成型品 植物工場関連

    植物工場関連

生産設備

機種 メーカー名 加工面積 保有台数 備考
真空成形機 浅野研究所 2000×1500×500mm 1 FC-7APA-W
真空成形機 布施真空 2100×1400×600mm 1 HSL-1412-PWS
真空成形機 布施真空 3100×2100×300mm 1 HSL-2132-PW
真空成形機 浅野研究所 1350×1100×150mm 1 ロータリー式FR-531
真空成形機 布施真空 1600×1200×500mm 1 HS-1216-PWS
真空成形機 GEISS社 2500×1500×620mm 1 厚物及び連続生産向け
圧空真空成形機 浅野研究所 1000×1000×500mm 1 試作用
油圧プレス100トン 関東油圧工業 1 ビク抜き、プレス抜き
油圧プレス100トン 手塚興産 1 ビク抜き、プレス抜き
油圧プレス50トン 石原鉄工 1 ビク抜き、プレス抜き
NCマシニングセンター 庄田鉄工 X軸1300 Y軸2600Z 軸250 1 NC-516

※ 生産設備 : 埼玉ヤマト

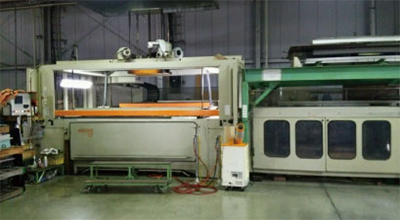

  • 真空成形機(ガイス社製)

    真空成形機 (ガイス社製)

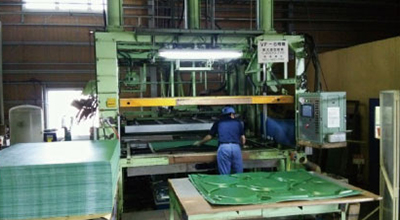

  • 大型真空成形機(布施真空製)

    大型真空成形機 (布施真空製)

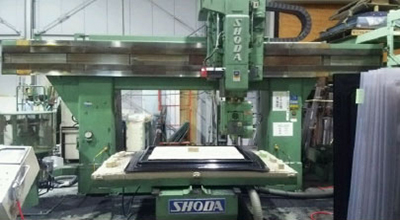

  • NCルーター(庄田鉄工製)

    NCルーター (庄田鉄工製)

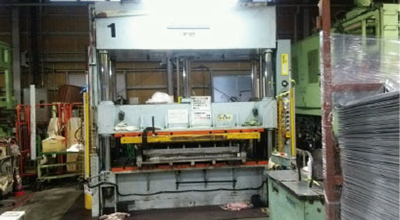

  • プレス機(石原産業製)

    プレス機 (石原産業製)

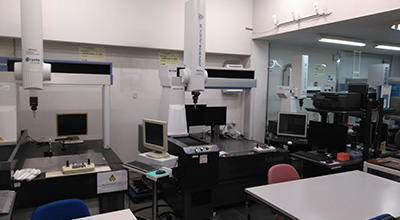

  • 品質管理

    品質管理 (川越工場)

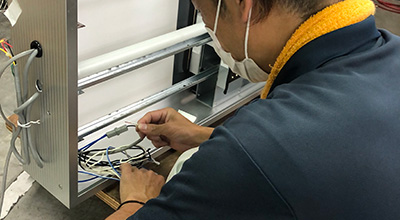

  • 組立作業

    組立作業
